Model Referensi OSI dan TCP/IP

Model referensi OSI

            Pada tahun 1977 suatu subcommittee dari International Organization for Standarddization (ISO) mulai bekerja untuk membuat beberapa set standard untuk memfasilitasi komunikasi jaringan.Pekerjaan ini selesai pada tahun 1984 dan dikenal sebagai Model Referensi OSI (Open System Interconnection).Model OSI ini merupakan metode yang paling luas digunakan untuk menjelaskan komuniksi jaringan,seksi berikut mencangkup topik-topik sebagai berikut :

7 Layer Model OSI

            OSI bukan merupakan model fisik,tetapi merupakan model referensi,tugas-tugas jaringan terbagi kedalam 7 layer,yaitu :

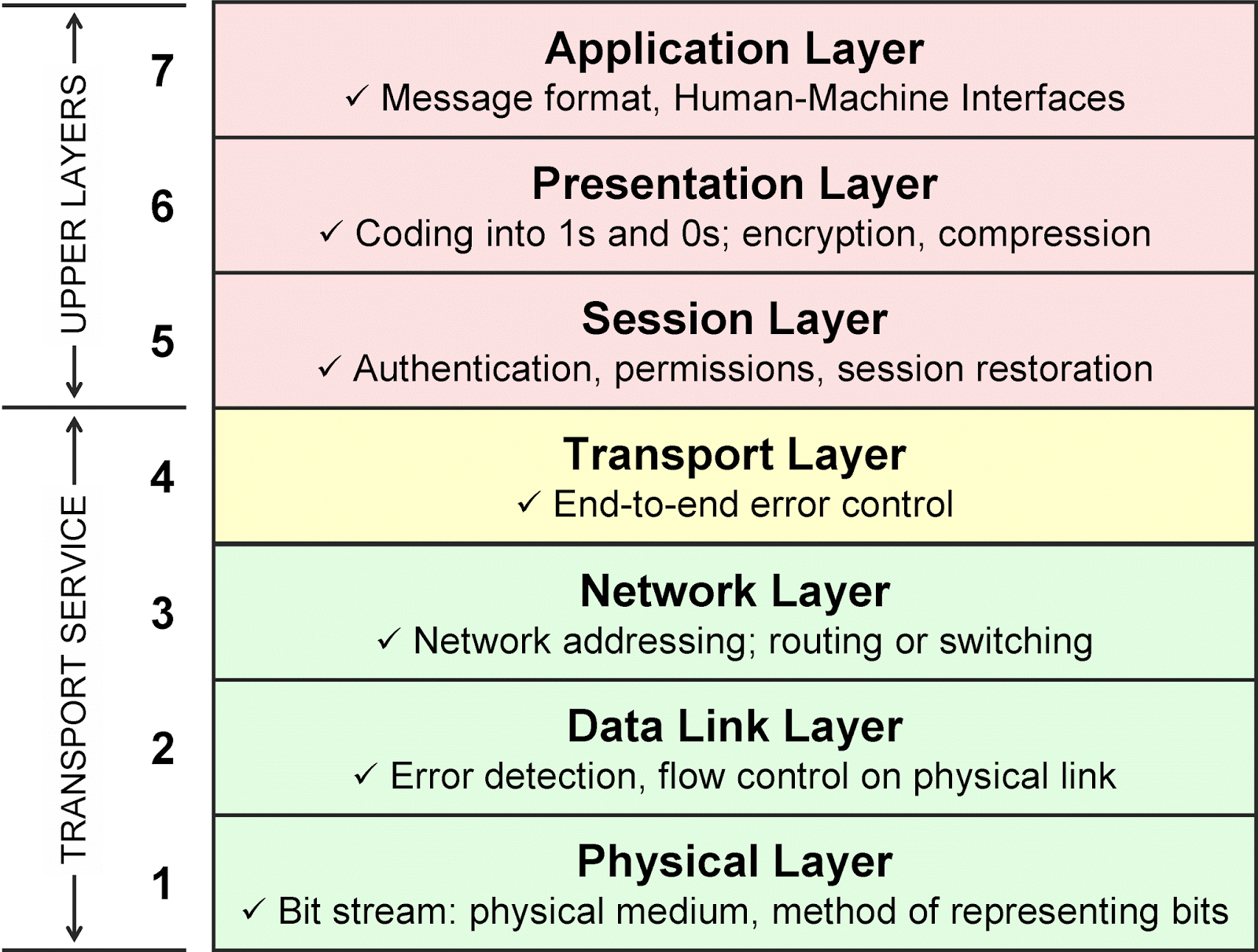

7 Layer OSI.

Gambar dari : http://www.cisco1900router.com/wp-content/uploads/2013/03/1-tutorial-osi-7-layer-model.gif

Layer 7 : Layer Application

Layer 7 adalah layer aplikasi yang mendifinisikan interface antara software software atau aplikasi yang berkomuniksi keluar dari komputer dimana aplikasi tersebut berada.Aturan aturan yang dijelaskan layer ini antaralain :

      1.       Penyediaan layanan jaringan

      2.      Penawaran atau pengiklanan layanan jaringan

      3.      Pengaksesan layanan jaringan

Contoh dari protocol protocol yang mengimplementasikan aturan layer7,antaralain :

      1.       Netware’s sevices advertising protocol (SAP)

      2.      TCP/IP Network File System (NFS)

      3.      TCP/IP Simple Mail Transfer Protocol (SMPTN); Telnet; HTTP; FTP; WWW Browser

      4.      File; print; aplikasi database; message

Layer 6 : Layer Presentasi

Layer 6 adalah layer presentation dimana tujuan utamanya adalah mendefinisikan format data seperti text ASCII,text EBCDIC,binary,BCD dan juga jpeg.Layer6 meng spesifikasikan 2 aturan untuk yang berikut:

     1.       Penterjemahan data

     2.      Enkripsi dan komprsi data

Protocol-2 berikut yaitu contoh yang mengimplementasikan aturan layer6 :

     1.       Netware Core Protocol (NCP)

     2.      Apple Talking Filing Protocol (AFP)

     3.      JPEG; ASCII; EBCDIC;TIFF;GIF;PITC;encryption; MPEG; MIDI

Misalnya jika mainframe mempunyai format EBCDIC; sementara Windows mempunyai format data ASCII.Tugas layer presentation adalah menterjemahkan format yang berbeda ini sehingga bisa saling menyambung.

Layer 5 : Layer Session

Session layer ini mendefinisikan bagaimana memuali,mengontrol, dan mengakhiri suatu percakapan (disebut session).Termasuk kedalam kendali dan menejemen dari berbagai pesan bidirectional sehingga aplikasi bisa menyertakan suatu sinyal pemberitahuan atau notifikasi jika beberapa pesan telah lengkap.Layer5 menspesifikasikan aturan-2 berikut :

     1.       Pengendalian sesi komunikasi antara dua piranti

     2.      Membuat;mengelola; dan melepas koneksi

Berikut adalah protocol yang menimplementasikan layer session model OSI :

     1.       Netware’s Service Advertising Protocol (SAP)

     2.      TCP/IP remote procedure call (RPC)

     3.      SQL; NFS; NetBIOS names; Apple Talk ASP; DECnet SCP

Layer 4 : Layer Transport

Layer 4 lebih fokus pada maslah yang berhubungan dengan pengiriman data kepada komputer lain seperti memperbaiki suatu kesalahan atau error recovery,segmentasi dari blok data dari aplikasi yang besar kedalam potongan kecil-2 untuk di kirim,dan pada sisi komputer penerima potongan-2 tersebut disusun kembali.

Layer4 menspesifikasikan aturan-2 untuk yang berikut :

      1.       Menyembunyikan struktur jaringa dri layer diatasnya

      2.      Pemberitahuan kalau data pesan telah diterima

      3.      Menjamin kehandalan,pngiriman pesan bebas kesalahan

Contoh-2 berikut adalah protocol-2 yang mengimplementasikan aturan layer transport :

      1.       TCP/IP’s Domain Name System (DNS)

      2.      Netware’s Sequence Packet Exchange (SPX) protocol

      3.      TCP/IP’s Domain Name System (DNS)

Analogi dari layer ini misalnya kita mengirim paket kepada seseorang lewat layanan jasa POS.POS ini sepenuhnya bertanggung jawab mengirimkan paket kepada alamat yang dituju tanpa ada kekurangan sedikitpun.Sama seperti ISP,jika kita mengetikkan WWW.kompas.com maka ISP akan menterjemahkan kedalam address tujuan.

Layer 3 : Layer Network

Layer 3 dari model OSI ini mendefinisikan pengiriman paket dari ujung ke ujung.Network layer mendefinisikan logical address sehingga setiap titik ujung perangkat yang berkomunikasi bisa diidentifikasikan.Layer ini juga mendefinisikan bagaimana routing bekerja dan bagaimana jalur dipelajari hingga semua paket bisa dikirim.

Layer3 menspesifikasikan aturan-2 untuk yang berikut :

     1.       Data routing antar banyak jaringan

     2.      Frakmentasi dan membentuk ulang data

     3.      Identifikasi segmen kabel jaringan

Protocol-2 berikut menetapkan atruran layer network :

     1.       TCP/IP’s internet protocol (IP); Apple Talk DDP

     2.      Netware’s internetwork packet exhange (IPX) protocol

Layer 2 : Data link layer

Layer data link menspesifikasikan aturan berikut :

     1.       Koordinasi bits kedalam kelompok-2 logical dari suatu informasi

     2.      Mengendalikan aliran data

     3.      Mendeteksi dan terkadang juga memperbaiki kesalahan

     4.      Identifikasi piranti jaringan

Protocol-2 berikut mengimplementasikan data link layer :

     1.       Netware’s Link Support layer (LSL)

     2.      IEEE 802.3/802.2,HDCL,Frame Relay,PPP,FDDI,IEEE 802.5/802.2

Analoginya seperti surat tercatat yang dikirim pada alamat rumah dan dijamin sampai dengan resi yang ditandatangani penerima.Layer ini mengidentifikasi address yang sesungguhnya dari suatu piranti.

Layer 1 : Layer Physical

Layer1 dari model OSI ini berhubungan dengan karakteristik dari media transmisi.Contoh-2 spesifikasi dari konektor,pin,pemakaian pin,arus listrik,encoding dal modulasi cahaya.Biasanya dalam menyelesaikan semua detail dri layer physical ini melibatkan bayak spesifikasi.Layer1 menspesifikasikan aturan-2 berikut :

      1.       Aturan mekanis dan elektris dalam pemakaian medium transmisi

      2.      Protocol ethernet seperti IBM token ring;AppleTalk

      3.      Encoding data secara elektronik

Model referensi jaringan TCP/IP adalah standar komunikasi data yang dipergunakan oleh komunitas dalam proses tukar data dari komputer ke komputer yang lain dalam jaringan komputer.Protocol ini merupakan :

      1.       Kumpulan Protocol (Protocol suite)

      2.      Protcol yang paling banyak digunakan

      3.      Standar jaringan terbuka bersifat independen terhadap mekanisme transport jaringan fisik yang digunakan

Model Referensi TCP/IP

Arsitektur protokol yang digunakan oleh internet dan jaringan lainnya.TCP/IP dikembangkan sebelum model OSI.Namun lapisan pada TCP/IP tidak cocok seluruhnya dengan lapisan OSI.Protocol TCP/IP hanya dibuat 5 lapisan saja,yaitu  physical data link,network,transport dan application.Lapisan aplikasi pada TCP/IP mencangkup 3 lapisan OSI teratas.Khusus layer ke4,Protocol TCP/IP mendefinisikan 2 buah protokol yakni Tranmission Control Protocol (TCP) dan User Datagram Protocol (UDP).Pada lapisan3,TCP/IP mendefinisikan sebagai internetworking protokol (IP).

Sumber :
Suprianto(2013).Jaringan Dasar untuk SMK/MAK kelas X.Jakarta : Kementrian Pendidikan dan Kebudayaan.
